智能照明控制系统在阳光东尚S5地块的设计与应用
  • 发布日期:2020-12-31      浏览次数:471
    • 摘要:本文以安科瑞智能照明系统在阳光东尚S5地块的应用为案例,介绍智能照明系统实现对现场设备的系统集成,数据的采集、传输以及存储,验证了该系统的功能及实用性。
      关键词:阳光东尚S5地块;智能照明。
      1 概述
      ASL1000智能照明监控系统,采用与KNX兼容的Acrel-Bus总线组网方式,通过IP网关接入智能照明控制系统,实现定时控制、感应控制、早晚高峰全开等各种场景,使照明系统按照预先设定的各种模式工作,对于车库各车道及停车位的照明实现了效率控制,也达到了动态节能的目的。
      本文就ASL1000智能照明监控系统在阳光东尚S5地块的应用,介绍安科瑞智能照明控制系统的实际应用和其实际意义。
      2 设计依据
      GB 50034-2013《建筑照明设计标准》
      JGJ 16-2008《民用建筑电气设计规范》
      GB 50057-2010《建筑物防雷设计规范》
      GBZ 20965-2007 《控制网络hbes技术规范 住宅和楼宇控制系统》
      3 项目概况
      阳光东尚S5地块位于河北省邯郸市丛台区人民路与秦皇大街交叉口路南,车库总建筑面积34476.79㎡。
      4 智能照明控制系统组成
      该系统安装在现场的设备型号及数量如下表所示:

      智能照明控制系统在阳光东尚S5地块的设计与应用




      现场所有智能照明控制模块采用混合串并联的方式接在一起,采用KNX总线通讯,从而完成整个车库的智能照明控制网络,实现值班室控制主机的通讯,同时设立区域开关面板,完成后台和分控的数据连接。
      安科瑞智能照明监控系统采用分层分布式结构,即站控层,通讯层与间隔层;
      如图(1)所示:

      智能照明控制系统在阳光东尚S5地块的设计与应用




      图(1)网络拓扑图
      间隔设备层主要为:开关驱动器,这些装置分别对应相应的一次设备安装在电气柜内,这些装置均通过现场KNX总线组网通讯,实现数据现场采集。
      网络通讯层主要为:智能照明网关,其主要功能为把分散在现场采集装置集中控制,同时远传至站控层,完成现场层和站控层之间的数据交互。
      站控管理层:设有高性能工业计算机、显示器等设备。监控系统安装在计算机上,集中采集显示现场设备运行状况,以人机交互的形式显示给用户。
      5 智能照明控制系统组成
      1. 定时控制
      通过时钟管理器,实现整个车库区域照明的定时和自动管理功能,实现早晚高峰期全亮,深夜仅保留基本照明,起到节能作用。
      2.感应控制
      通过在车库各车道上方加装的传感器,可以实现车来灯亮、车走灯灭,是定时控制方式以外的重要补充。
      3.实时监控
      中心控制室,配置一台中控主机,所有照明控制设备,通过KNX网关,接入监控系统,操作管理人员,可以通过中控电脑,实时监视车库整体照明状态的监视,并可根据需求进行控制调整。
      4.报警处理
      系统提供了警报处理能力,用户可采用编程来完成不同的任务,当某种警报条件出现时应做什么,可由用户自行确定。
      5.事件通报
      系统提供了事件通报功能,支持邮件通报、文本输出以及事件驱动打印,可按照用户预先设置的条件,触发事件通报功能。
      6 案例分析
      车库负1层和负2层单回路控制见图(2),主要实现各区域的单点控制,可以控制任意一个照明回路的通断。




      图(2)车库分回路控制示意图

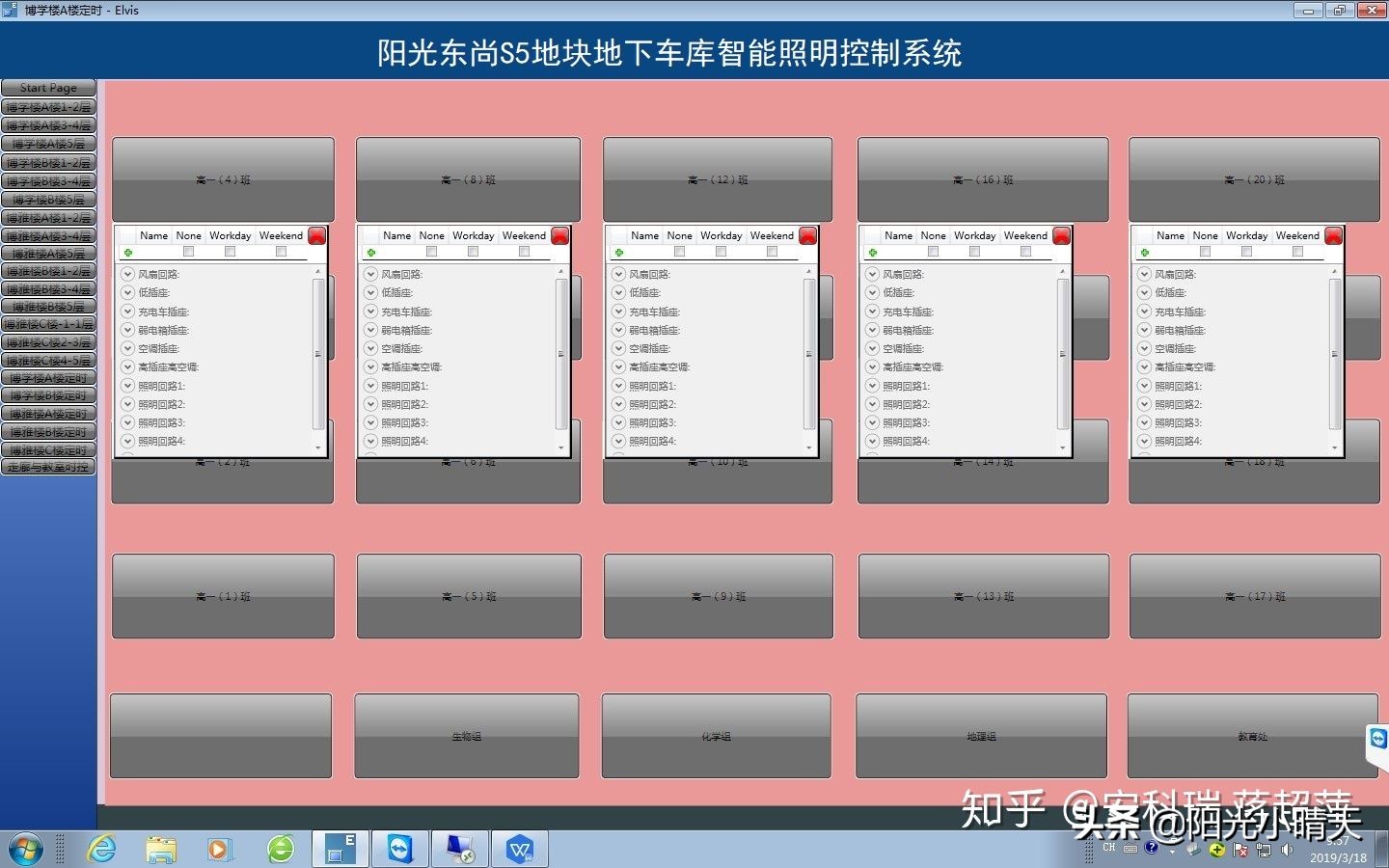

      车库定时照明控制见图(3),在此功能界面下每个区域都可以进行定时控制。




      图(3)车库定时控制示意图
      整个车库总控时控界面见图(4),通过本界面可以整体对车库各区域照明等进行分类总控。




      图(4)车库时控、总控示意图
      7 结束语
      智能照明监控系统已成为全国各地重要工程项目、标志性建筑/大型公共设施等大面积多用户的标准配置,包含轨道交通、商业广场、市政建筑等等。本文介绍的ASL1000智能照明监控系统在阳光东尚S5地块地下车库的应用,实现单点控制、区域控制、场景控制等多种控制方式,使照明系统按照预先设定的各种模式工作,节能减耗、提高工作效率、提高管理水平。
