1.概述

随着电子医疗设备在医院领域的广泛应用，漏电流对病人构成的威胁也越来越大，尤其是那些生命攸关的场所，病人在手术中或麻醉状态下，各种电极、传感器直接插入人体内，微小的漏电流都有可能导致病人触电身亡。另外有些医疗设备用于维持重症病人的生命，一旦设备停电，也会对病人的生命构成威胁。因此，对于医院这一特殊场所的电气设计，应严格按照标准和规范要求，采用IT系统供电。

安科瑞医用IT系统绝缘监测故障定位装置及系统适用于医院的手术室、ICU(CCU)监护病房等场所，能为这类场所提供安全、连续、可靠的供电解决方案。安科瑞直流稳压源IT系统用安科瑞直流稳压源IT系统用安科瑞直流稳压源IT系统用安科瑞直流稳压源IT系统用

2.产品介绍

2.4直流稳压电源

2.4.1ACLP10-24直流稳压电源

仪表的直流稳压模块，采用*隔离的线性变压器。具有输出电压稳定，纹波小、耐压等级高等特点，并带有电源上电指示功能。模块采用标准导轨安装的方式，可以和绝缘监测仪安装在同一导轨上，安装方便。

● 符合标准

◆ GB19212.1-2008/IEC 61558-1：2005《电力变压器、电源、电抗器和类似产品的安全 第1部分：通用要求和试验》；

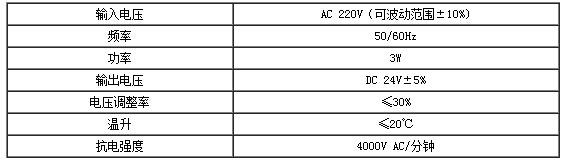

● 技术参数

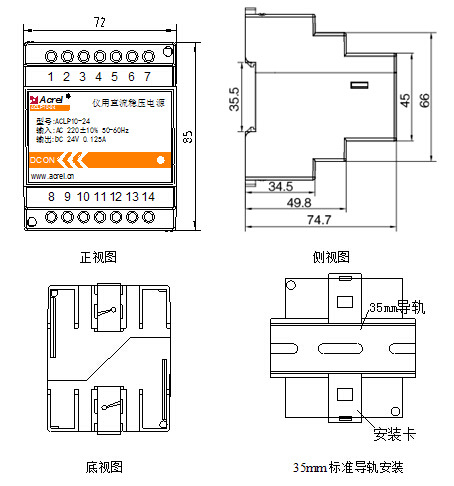

● 外形及安装尺寸(单位：mm)

2.4.2 DR-60-24直流稳压电源

DR-60-24直流稳压电源可同时为AIM-M200医用智能绝缘监测仪、ASG100测试信号发生器、AIL100系列绝缘故障定位仪和AID200集中报警与显示仪等仪表提供直流24V电源。该电源功率大、电压输出稳定、安装方便，可满足上述仪表的供电要求，是推荐的电源产品。

● 技术参数

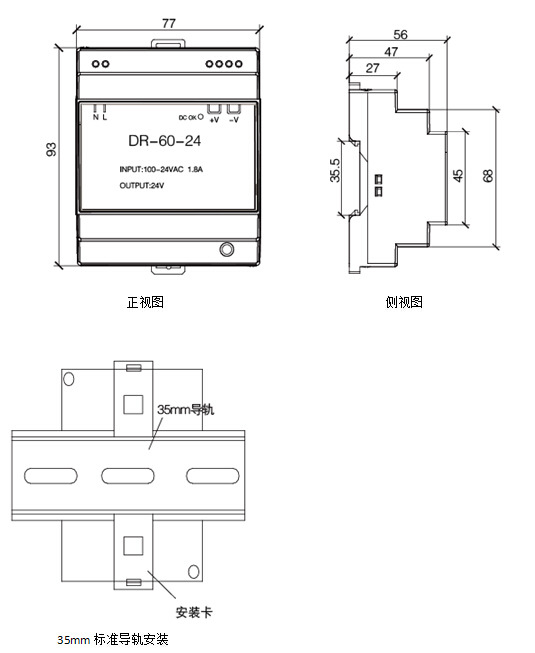

● 外形及安装尺寸（单位：mm）

2.4.3选型说明

ACLP10-24型直流电源为线性电源，其输入端可直接接在隔离变压器二次侧，输出功率为3W，仅适合为单台的AID100、AID120或AID130提供24V直流电源。DR-60-24型为开关电源，输出功率为60W，通常和AIM-M200等绝缘监测和故障定位产品配套使用，为这些产品提供24V直流电源。
