开关量输入信号隔离器

产品概述

BM100-K 系列开关量输入信号隔离器，输入干接点或 NAMUR 型接近开关信号，继电器或晶体管隔离输出。 可通过拨码开关设置输出和输入同相或反相逻辑控制，设置开启或关闭线路故障检测功能。该产品需要独立 供电，输入、输出和电源三端隔离。

型号说明

技术参数

BM100-K/J 系列技术参数

注：开关(I)输入，需将 S2、S4 设置为 OFF 状态，无线路故障检测功能；若需要线路故障检测功能，应 在开关两短并联开关(II)，S2、S4 设置为 ON 状态。

BM100-K/Q 系列技术参数

注：开关(I)输入，需将 S2、S4 设置为 OFF 状态，无线路故障检测功能；若需要线路故障检测功能，应 在开关两短并联开关(II)，S2、S4 设置为 ON 状态。

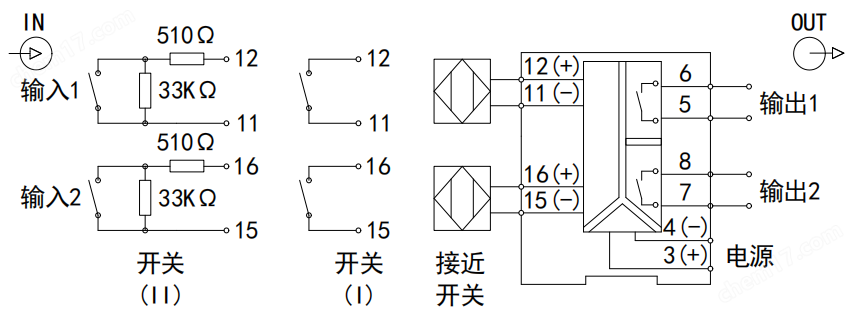

接线图

BM100-K/J-B11、BM100-K/J-C11：

BM100-K/J-C12：

BM100-K/J-C22：

BM100-K/Q-B11、BM100-K/Q-C11：

BM100-K/Q-C12：

BM100-K/Q-C22：

晶体管输出应用：发射极与集电极输出

外形及安装（单位：mm）

BM100-K/□-B11 壳体尺寸图：

BM100-K/□-C□□壳体尺寸图：

开关量输入信号隔离器注意事项

本产品必须安装区域周围空气不含对铬、镍、银镀层起腐蚀作用的介质。

仪表接线采用可拆卸的接线端子，导线推荐采用横截面积为 0.5mm²～2.5mm²屏蔽线。
